Cuba Filtro Iluminação CO2

Objectivo:
Fazer uma cuba - isto é, um aquário, é chamado de cuba porque só é constituído pelo vidro e cola não tem nenhuma armação.
materiais e algumas ferramentas:

  • Vidro de 8 mm (a espessura e calculada conforme a Altura e comprimento ver aqui uma tabela de espessuras aconselhadas)
  • Diamante para corte de vidro
  • Pedra ou Lixa fina
  • Cola de silicone (marcas a varias no entanto eu prefiro a Bayer que é utilizada por algumas empresas que fazem aquários)
  • Acetona e papel cozinha (em grande quantidades, no caso de cair cola no vidro)
  • Papel jornal e fita cola
Introdução:

Antes de começar, gostaria de referir que no caso do aquário ter medidas standard fica mais barato comprar a cuba já feita, no entanto, no caso de ser medidas diferentes ai sim, pode ser vantajoso e muito mais barato, outro caso são as dimensões a partir de 350 / 400 litros já compensa comprar um já feito por questões de manuseamento.

Os pontos Mais importantes na construção de um aquário são:
  1. Os vidro estarem cortados em esquadria perfeita
  2. As dimensões estarem correctas (eu sei é lógico mas...)
  3. e as mãos estarem sempre limpas (sem silicone ou mesmo gordura)
Quanto as dimensão é relativamente simples, só é necessário ter em consideração a espessura dos vidros laterais.

por ex: O meu Aquário tem:

Comp:120 cm
Altura:60 cm
Largura:50 cm
 O calculo da capacidade:
Logo (135x60x45)/1000 = 364.5
com capacidade aproximada de 360 Lts

As medidas dos vidros são (com a espessura de 10mm):

2 com 135x60 (vidro frontal e posterior)
2 com 45x60 (vidros laterais)
1 com 135x47 (vidro do fundo)
É muito importante os vidros laterais ficarem por dentro do vidro frontal e posterior (desta forma a cola estará a ser solicitada a tracção, e não ao corte, sendo este o método mais seguro ( devido a elevada resistência a tracção da cola ao silicone).
por fim o vidro inferior esta por baixo dos outros (deveria ficar entre as paredes laterais e posterior e frontal só que tornaria a sua construção muito mais difícil ).
construção: Bem vamos começar a nossa obra de arte:

1- Passar uma lixa fina (digamos 400) para dar aderência ao longo da zona que vai colar com a parte lateral (basta 1 cm para dentro), passar acetona no fim para remover o lixo e deixar a superfície de colagem limpa e sem gorduras.

2- colar papel jornal com fita cola por dentro e por fora dos vidro laterais e posterior e inferior de forma a proteger os vidro de dedadas de silicone (a pior coisa que pode acontecer é, no fim da nossa obra de arte, notarmos que temos dedadas que são muito difíceis de sair) basta deixar um 2cm das laterais, é mais que suficiente.

3- Colocar o vidro do fundo em cima de papel jornal numa superfície plana e rígida (quero dizer no chão :), passar ao longo das laterais do vidro a lixa da mesma forma acima descrita, e não esquecer de passar acetona no fim para remover o lixo e deixar a superfície de colagem limpa (eu sei que estou a repetir mas é mesmo muito importante).

4- A parte mais delicada é sem duvida a seguinte, colocar o primeiro vidro. Temos que antes de começar a colar a parte posterior, nos precaver com: um esquadro, fita cola (aconselho aquela castanha larga),e por fim no caso de aquários de grande dimensão um ajudante, pois os vidros a partir de 8mm são muito pesados...

Colocar uma boa camada de silicone no vidro do fundo do lado posterior (não ter medo de gastar.... pois esta parte fica sempre escondida pela areia ...) . depois colocar o vidro posterior de uma forma segura sobre o silicone, com movimentos laterais em zig-zag curtos fazemos com que haja uma penetração total do vidro no silicone (é importante não haver bolhas de ar na junção). depois encosto o vidro aos blocos de cimento e com a ajuda de um esquadro ajusto o vidro para fazer 90º, depois colo com fita cola o vidro aos blocos de cimento para haver uma fixação (não ha nada pior do que o vidro cair nesta fase).
5- Colocar as partes laterais são menos complicadas, pois já temos o apoio do vidro posterior, é só colocar a cola no fundo e ao longo do vidro posterior, colocar um dos vidros laterais e após verificação da perpendicularidade, por um pouco de fita cola na junção do lado exterior para fixar os vidros. De seguida vamos por o segundo vidro, chegou a altura de com o dedo molhado criar a junta dos vidros (depois de um pouco de pratica vão ver que é simples e relativamente fácil), o principal objectivo deste passo e garantir a estanquecidade do aquário
6- por fim, é colocado o ultimo vidro, por uma camada uniforme de silicone ao longo do topo dos vidros laterais e no fundo do aquário (ter em especial atenção os cantos pois deve ser muito bem colados). e colocar o vidro frontal da seguinte forma, primeiro o fundo e depois lentamente ir colando as laterais fazendo pequenos (digo mesmo pequenos...) movimentos laterais para a penetração da cola. no seguimento fazer as juntas finais como foi descrito anteriormente.
7- é neste ponto que olhamos para a nossa obra de arte :) e analisamos com cuidado as junções dos vidros, se falta ou não silicone e se está tudo bem vedado.

8- após 1 a 2 horas cortamos os excessos de cola com um X-acto, e deixa-mos secar 24 a 48 horas (conforme a cola o temperatura ambiente e a humidade relativa)

9- Depois de tudo seco, digamos 48h, colamos 2 vidro laterais e no caso de o aquário ser comprido (a partir de 1 m), cola-se uma tira de 2 vidro com a configuração da figura anexa, para suporte da tampa
Nota: todo este processo deve ser executado o mais rápido possível, para que a cola seja a mais homogénea e uniforme possível nas junções e cantos do aquário, por isso é importante já ter tudo preparado no momento que vamos iniciar a construção do aquário, é também muito importante ter as mãos limpas sem silicone para não deixar dedadas nos vidros (eu sei continuo a repetir-me mas o seguro morreu de velho :).

Obs:
No fim de 2 a 4 dias e após colocar o aquário em cima de uma placa de esferovite (poliestireno expandido) enchemos o aquário de agua e verificamos se esta ou não vedado (eu costumo deixar 1 semana o aquário com agua e sal para remoção de toxicidades que verificação de fugas).
Topo da pagina

Objectivo:
Fazer um pre-filtro (para filtração mecânica) e um filtro humido-seco (para filtração biológica)
materiais e algumas ferramentas:
  • Um aquário de 60 Lts (50x30x30)
  • Vidro de 4 mm
  • Cola Silicone
  • lixa fina
  • Diamante de cortar vidro
  • Pexiglas 4mm(acrilico)
  • Cola para acrílico
  • brocas
  • Tubo inox de 16mm
  • Mangueira de 18 para a junção do filtro mecânico a coluna de biobolas
  • vários elemento de canalização curvas, abraçadeiras em inox e suportes para fixação da mangueira
  • chapa inox 2mm
  • rede de plástico
  • bio bolas (da dupla)
  • bomba da Eheim
Introdução:
Este projecto foi sem duvida o mais aliciante, pois tive de fazer varias pesquisas na net e ler vários documentos sobre os tipos de filtração existentes, desta forma pude escolher qual seria o sistema mais indicado.
construção:
A construção deste projecto foi dividida em duas partes:
  1. o pre-filtro (dentro do aquário) e o filtro mecânico (fora do aquário)
  2. o filtro Húmido-seco situado debaixo do aquário
Vou começar por descrever o pre-filtro.
  1. pre-filtro dentro do aquário para manter o sifão "ferrado" (em constante funcionamento mesmo a quando a muda de agua
  2. pre-filtro mecânico, fora do aquário (utilizado só com o objectivo de reter o detritos sólidos).
pre-filtro interior
O pré-filtro foi todo elaborado em acrílico pois é sem duvida mais fácil de cortar e dobrar do que o vidro Hé Hé ...;), O objectivo foi criar um "mini depósito" que transferisse a agua do aquário para o filtro mecânico através de um sifão que nunca deixa de funcionar.
neste projecto é muito importante as medidas pois delas depende o nível da agua no aquário.

1- Utilizando um tico-tico com uma lamina fina, cortei o acrílico com as medidas desejadas e o "pente" para a primeira triagem dos detritos.
2- Utilizando uma fonte de calor (utilizei um pequeno massarico de gás) e a esquina de uma pedra mármore. Dobra-se as duas primeiras posições depois a dobra de suporte e utilizado o próprio vidro do aquário (desta forma temos a certeza que vai encaixar sem folga). esta etapa é um pouco delicada mas com um pouco de paciência torna-se fácil.

3- cola-se os lados e depois de seco utilizei cola para acrílico e depois fiz a vedação com cola silicone.

4- com rede de plástico com quadrados de 3/4mm e fiz um pequeno rectângulo para uma ter uma protecção (no inicio não tinha previsto esta protecção. Mas, rápido notei que era um perigo, pois no mesmo dia que pus dois guppys para criar o ciclo foram aspirados para o filtro mecânico)

5- já esta pronto. É só encher para verificação da estanquecidade.

pre-filtro interior filtro mecânico

O filtro mecânico é simples de fazem mas tem uma parte que necessita de soldadura (logo, há que pedir o auxilio de um amigo que domina esta área, pois soldar chapa de 1.5mm em inox e um tubo de 18mm (não é pêra doce...) aconselho soldadura TIG é a mais precisa e é muito usada para espessura de chapa finas, só que nem toda a gente tem este tipo de equipamento)

1- após ter pedido a um amigo que me soldou a base (sem duvida o mais complicado) foi só cortar o vidro com as medidas para entrar dentro da base.
2- depois cortei as divisórias interiores e as pequenas placas que vão fazer de suporte para as redes

3- após ter colado os vários elementos pela seguinte ordem:

  1. divisórias com os pequenos suportes (deixar secar 3/4 horas)
  2. vidro posterior com as divisórias
  3. laterais
  4. por fim a frontal
4- depois de secar 3/4 horas é introduzido no fundo sem cola, é só para "ganhar forma" e ter a certeza de que entrar no fundo (o motivo é simples, depois de completamente seco é muito mais difícil de introduzir a parte superior), depois de completamente seco é retirado e desta vez sim, é colado com muita cola (não esquecer a zona da divisória também tem que ser colada).

5- Por fim, é só encher para verificação da estanquecidade (eu sei é preciso tapar o tubo com uma rolha :).

Obs:
No pré-filtro deve-se ter cuidado ao colar o Pexiglas pois as faces tem que estarem planas para colarem de uma forma eficaz. No filtro mecânico e muito importante ter a certeza que as divisórias estão vedadas. E não esquecer de passar uma lixa fina pelos canto e topos dos vidros para não nos cortar-mos.

O filtro Húmido-seco

Introdução:
Este filtro é relativamente simples de construir no entanto necessita de alguns "truques" na execução do tampo "chuveiro" na coluna de biobolas.

construção:
A construção deste projecto foi dividida em duas partes:
  1. a coluna de biobolas
  2. o depósito (onde vou introduzir as resistência de aquecimento, alguma filtração química e ainda a bomba de agua).
A coluna de biobolas
para a estrutura principal utilizei acrílico escuro de 4mm (mas também pode-se utilizar vidro), porquê escuro?
para não haver proliferação de algas dentro da coluna.
1- colar o a parede posterior com as laterais e depois o parte frontal, depois de secar um pouco, colar as tiras no fundo, e os suportes para a placa superior (não esquecer que os suportes tem que ficar ao mesmo nível senão a placa vai inclinar para um lado e a dispersão da agua nas biobolas não será uniforme).

2- furar o tampo em acrilico com broca de 4 mm e depois, colar as tiras de acrílico a volta do tampo (vedar com silicone como no caso do pré-filtro).

3- verificar se o numero de furos esta de acordo com o caudal debitado pela bomba, aqui é que complica um pouco. no meu caso utilizei umas formulas que aprendi em fluidos para calcular o numero de furos (e, não é que funcionou :), já não via a sebenta de fluidos a 4 anos....) logo, podem utilizar 36 furos de 800 para l/hora . no vosso caso é só ir tentando (aumentar o diâmetro do furo ou aumentar o numero de furos) até obter um resultado satisfatório, não esquecer que é importante que encha um pouco antes de vazar completamente, isto é, manter uma pequena película de agua em cima do tabuleiro (digamos +/- 1 cm), só desta forma é que garantimos que as biobolas serão molhadas por igual. pois o fluxo de agua será por todo igual.

4- fazer uma tampa de acrílico com um furo central para a entrada da agua. Esta tampa só serve para evitar que haja salpicos de agua fora do filtro.

Depósito de suporte
Não é nada mais do que um aquário que comprei em segunda mão e que foi adaptado para este fim.

1- depois de limpar o aquário, cortei 4 pequenas ripas de madeira com a mesma dimensão para utilizar mais tarde (nos suportes da coluna de biobolas). Após ter cortado as divisórias e ter analisado com muito cuidado quais as dimensões (não esquecer as dimensões das resistências e da bomba d'agua). Para a colagem das divisórias coloquei o aquário com a parte frontal para baixo, sendo desta forma mais fácil segurar divisórias com fita cola.
2- depois de secar, vamos colocar os cantos para suportar a coluna (ai é que entra os "pauzinho", colados com fita-cola a paredes laterais vão assegurar as distancias) e os suportes das placas para silenciar a saída de agua (sinceramente não sei se deu resultado :)).

3- depois de secar (2 dias) retirei todas as fila-colas colei uns pequenos pedaços de vidro para poder colocar umas grelhas para encher de turfa (ou outro composto para uma filtração quimica)

4- Por fim enchi o depósito com agua e sal para verificar a estanquecidade e remover toxicidades. coloquei a coluna no deposito e admirei o filtro :)


Topo da pagina

Objectivo:
Controlo da iluminação criando um "nascer e por do sol" artificial
materiais e algumas ferramentas:

  • controlo
  • disjuntores
  • Busca-polos
construção:

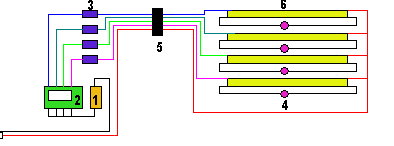

    Legenda
  1. Disjuntor de xxxA com
  2. Programador electrónico
  3. Balastros para 40w
  4. Arrancador para lâmpadas Fluorescente de 40w
  5. Ficha de ligação com protecção Anti-agua
  6. Lâmpada Fluorescente de 40w (osram biolux)
Utilizei um esquema simples, tudo que provoque calor (balastros) e o próprio controlo das lâmpadas em baixo no móvel

A construção é muito simples basta seguir o esquema e tentar encaixar num sitio que não incomode muito os balastros e o painel de comando.
Só um pequeno reparo a ficha de ligação móvel - tampa é uma ficha com protecção contra agua.

Obs:
Cuidado!! a agua e a electricidade nunca se deram bem ;)
Topo da pagina

Objectivo:
Fazer um sistema de fertilização de CO2
materiais e algumas ferramentas:

  • Garrafa de CO2 (utilizada nas maquinas de pressão de tirar finos (suuuuper barata ... é só pagar o CO2 +- 5 contos)
  • Redutor de pressão com manómetro de coluna (para baixos caudais) utilizado na soldadura
  • tubo de plástico PVC diâmetro 50mm com 400mm e respectivos tampões (usado nas canalizações de agua)
  • Bio Bolas de pequena dimensão (as mini bio-cascade da dupla)
  • Tubo de 12mm rígido de PVC para ligação da entrada de agua
Introdução:

O objectivo era construir um reactor parecido com o S400 da Dupla. Porque, a garrafa e o redutor de pressão não há o mínimo de trabalho é só ligar os dois com um pouco de teflon e já está ...

construção:

A construção é das mais simples, basta ter os materiais e 1 hora de trabalho (até menos talvez).

1- Após ter cortado o tubo principal, basta aquecer as duas pontas e introduzir à pressão os tampões depois de arrefecer, furar lateralmente o fundo para saída da agua com Co2. retirar os tampões (pode custar um pouco devido a contracção do PVC), se encontrarem dificuldades basta por o tubo em agua quente e sai sem grande dificuldade.

2- realiza-se dois furos num dos topos um para a entrada de agua e outro para a entrada de CO2, o de agua no centro e o outro ligeiramente afastado do centro. depois cola-se com muito cuidado os dois tubos com cola especifica para PVC. como esta cola é no fundo um diluente que dilui as partes em contacto e cria uma ligação sólida, do lado interior pus uns pós de PVC que sobraram de serrar e lixar a ponta dos tubos, sobre a junta dos tubos e fiz um tipo de mistura de cola e pó de PVC criando uma vedação perfeita. (não podemos esquecer que o CO2 é um gás por isso cuidado com as fugas).

3- depois de seco cola-se o topo superior e introduz-se as biobolas. por fim tapa-se com o fundo e deixa-se secar.

4- após ter ligado o CO2 e a agua podemos regular o caudal rodando a tampa inferior (desta forma aumentando ou reduzindo a abertura).

Obs:
para um controlo mais eficaz fiz um contador de bolhas (também compra-se) que não é nada mais do que 100mm de tubo acrílico de 40mm com duas tampas coladas e num dos topos fiz 2 furos e introduzi 2 tubos de ar.
No meu caso utilizei um tubo que liguei ao filtro mecânico desta forma a agua que vai alimentar o reactor, cai por gravidade, pois o reactor fica situado dentro do filtro Humido-seco e é bombeado para o aquário.
